Відновлення кнопки включення телефону Fly IQ444
У СЦ "Mobimaster - gsm" вступив в ремонт телефон Fly IQ444 по причині "не включається". Після діагностики прийшли до висновку: вийшла з ладу кнопка запуску. Було прийнято рішення відновити оригінальну кнопку що б уникнути ризиків порушення працездатності материнської плати.
Алгоритм з розбирання та відновлення наступний:
Акуратно знімаємо заднею покришку.
Викручуємо 9 гвинтів. Плоскою лопаткою піддягаємо дисплейний модуль і витягуємо разом з материнською платою.
Викручуємо 6 гвинтів з АКБ. Витягуємо батарею з посадкового місця і відключаємо шлейф від плати.

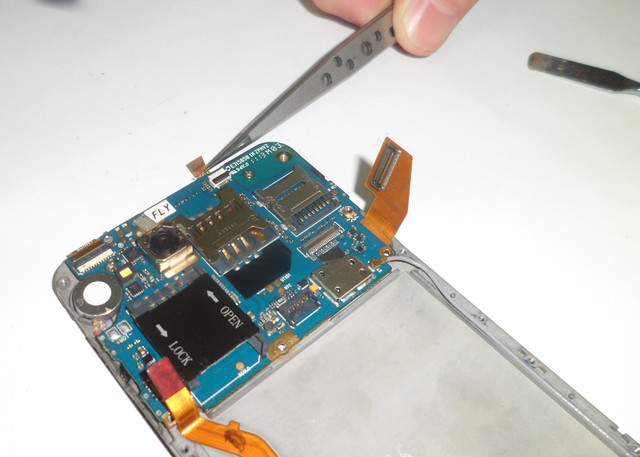

Відключаємо:
- шлейф дисплейного модуля;
- шлейф нижній плати з мікрофоном і елементами;
- шлейф фронтальної камери;
- коаксіальний кабель.
Викручуємо 4 гвинта на материнській платі і вона легко виходить з корпусу.

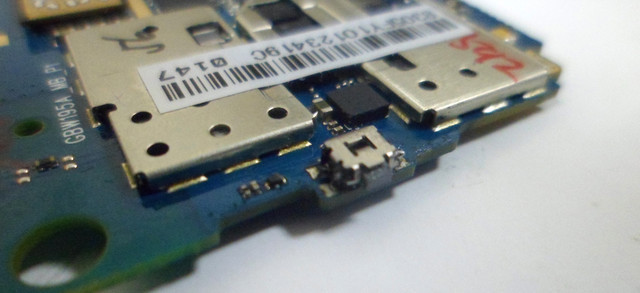

Не робоча кнопка легко піддається розбиранню. Дістаємо мембрану, яка втратила своя пружинні властивості і міняємо на нову.
Виробляємо збірку в зворотному порядку. Запускаємо телефон. Робимо повну діагностику пристрою. Тестуємо на кнопку увімкнення/вимкнення.
